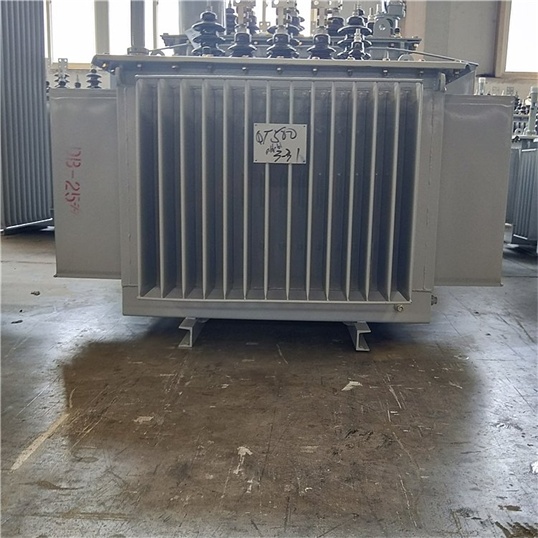

10KV SH15 非晶合金变压器 工矿企业配电供电设备

一、产品概述

SH15系列10KV福建非晶合金变压器是专为工矿企业配电系统设计的新一代高效节能电力变压器。该产品采用铁基非晶合金带材制作铁心，具有超低空载损耗、低噪声、低励磁电流等显著优点，是目前我国配电变压器中能效等级更高的产品之一。其性能满足GB 20052-2020《电力变压器能效限定值及能效等级》中一级能效要求，是工矿企业实现绿色低碳运行、降低电能损耗的理想供电设备。

SH15型变压器为三相油浸式全密封结构，高压侧额定电压10kV，低压侧通常为0.4kV，广泛适用于交流50Hz、电压等级10kV及以下的配电网络。该产品特别适合负载率低或昼夜负荷变化大的工矿企业、油田、港口、城市配电网等场合，可长期安全经济运行。

二、产品主要特点

• 节能效果显著：非晶合金铁心采用铁基非晶带材，其磁化特性优异，空载损耗较传统硅钢变压器降低60%～70%，比S11型变压器降低约70%，尤其适用于电网峰谷差大、长期轻载或空载运行的场合。

• 空载电流低：非晶合金材料的高导磁性能使空载电流降低至额定电流的0.2%～1.0%，大幅减少无功损耗，改善电网功率因数，降低线路损耗。

• 环保无污染：变压器采用全密封结构，油枕与大气隔离，防止变压器油老化和受潮，减少维护工作量，同时杜绝了油渗漏对环境的污染。

• 低温升设计：采用合理的铁心及线圈散热结构，温升限值严格按GB 1094标准设计，保证变压器在额定负载下运行温升较低，延长绝缘寿命。

• 噪声低：通过优化铁心接缝工艺和夹紧结构，有效降低磁致伸缩带来的噪声，产品噪声水平优于标准，适合对人居环境和噪声有严格要求的场所。

• 过载能力强：变压器采用H级或B级绝缘，并留有充分的热容量裕度，允许在规定范围内短期过载运行，适应工矿设备启动冲击负荷需求。

• 免维护设计：配套使用的压力释放阀、油温计、气体继电器等组部件均采用高可靠性产品，智能型变压器还可实现远方监控，实现无人值守运行。

三、用途与应用范围

SH15福建非晶合金变压器主要面向工矿企业配电系统，作为10/0.4kV千伏级配电变压器使用，承担电能的变换与分配任务。其典型应用场景包括：

• 工矿企业车间变电所、厂区配电室以及各类动力与照明混合负载供电；

• 城市配电网、居民小区、商业中心等对节能降耗指标有明确要求的项目；

• 油田、煤矿、隧道、港口等环境恶劣或负载波动较大的特殊场所；

• 风电场、光伏电站等新能源项目中的箱式变压器或升压变压器；

• GB 20052-2020一级能效等级强制要求的新建或改造配电工程。

该产品执行标准包括GB 1094.1《电力变压器 第1部分：总则》、GB/T 6451《油浸式电力变压器技术参数和要求》、GB 20052《电力变压器能效限定值及能效等级》以及JB/T 10318《油浸式非晶合金配电变压器技术参数和要求》等。

四、型号说明与规格参数

SH15系列变压器型号各字母含义如下：S——三相；H——非晶合金；15——性能水平代号；M——全密封结构；-100/10——额定容量100kVA，高压侧额定电压10kV。

以下为SH15-M型三相全密封福建非晶合金变压器典型规格及主要技术参数，实际参数以产品出厂试验报告为准。
